Järjestelmän kokoonpano

Täydellinen järjestelmä voi sisältää:

Jääkaappi (SAH-sarja)
Ilmakanava
Lämpötilan säätömoduuli
Lämpötila-anturi
Signaalilähtö tai hälytysliitäntä
Sähkönjakelu ja kaapeli
Asennustuki ja tiivistetiiviste

Kaikki projektit eivät tarvitse kaikkia kohteita. Järjestelmän kokoonpano riippuu kaapin määrästä, kaapin sijoittelusta, lämmön kokonaistuotannosta ja valvontavaatimuksista.

Yksi-kaappi tai moni{1}}kaappijärjestelmä

Käytä seuraavaa taulukkoa määrittääksesi järjestelmätyypin:

Kunto	Järjestelmän tyyppi
Yksi kaappi, lämmöntuotanto yhdessä yksikkökapasiteetissa	Yksi{0}}kaappijärjestelmä
Useita kaappeja samassa huoneessa, kokonaislämmöntuotanto yhden yksikkökapasiteetin sisällä	Moni{0}}kaappijärjestelmä ilmakanavalla
Useita kaappeja kaukana toisistaan	Hajautettu järjestelmä, yksi yksikkö kaappia kohden
Kaapin lämmöntuotanto yli 3200 W	Yhdistä useita yksiköitä tai käytä suurempaa jäähdytysratkaisua

Monikaappijärjestelmissä kaappivälit ja ilmakanavan pituus vaikuttavat jäähdytystehoon. Jos kaappivälit ovat suuret, hajautettu asennus voi olla sopivampi kuin pitkä ilmakanava.

Kaappivälit ja ilmakanavan pituus

Ilmakanavan pituus vaikuttaa ilmanpaineeseen ja jäähdytystehoon kanavan päässä. Ennen kuin suunnittelet kanavan, varmista:

Kaappien välinen etäisyys
Korkeusero kaappien välillä
Ilmakanavan reitti ja mutkan määrä
Ilmanpoistoaukon asento jokaisessa kaapissa
Paluuilmareitti

Jos ilmakanava on liian pitkä tai siinä on paljon mutkia, ilman virtaus ääripäässä voi olla riittämätön. Suurenna tässä tapauksessa kanavan poikkileikkausta-, vähennä mutkia tai käytä hajautettua järjestelmää.

Kaapin sisäisen lämpötila-anturin sijoitus

Lämpötila-anturin sijoitus vaikuttaa lämpötilan säädön tarkkuuteen. Suositellut työpaikat:

Kaapin ilmanottoaukko
Kaapin ilmanpoistoaukko
Lähellä korkeinta lämmöntuottokomponenttia
Kaapin yläosa (lämmönvarausalue)

Älä sijoita anturia lähelle ilmanpoistoa, koska se lukee kylmän ilman lämpötilan kaapin sisälämpötilan sijaan. Älä aseta anturia lämmönlähteen pinnalle.

Järjestelmän käynnistys- ja käyttöönotto

Ota järjestelmä käyttöön asennuksen jälkeen seuraavassa järjestyksessä:

Varmista, että kaikki yksiköt ovat kiinteät ja sinetöity
Varmista, että ilmakanavaliitännöissä ei ole vuotoja
Varmista, että lämpötila-anturin johdotus on oikea
Aseta tavoitekaapin sisälämpötila
Käynnistä yksi yksikkö ja tarkkaile lämpötilan muutosta
Käynnistä kaikki yksiköt ja tallenna käyttövirta
Tarkista hälytys ja signaalilähtö

Tallenna seuraavat tiedot käyttöönoton aikana:

Kaapin sisälämpötila jokaisessa anturissa
Yksikön käyttövirta
Ilmavirta jokaisessa kaapin ilmanpoistossa
Ympäristön lämpötila

Hälytin ja lukitus

Lämpötilansäätömoduuliin voidaan konfiguroida signaalilähtö- ja hälytysliitännät. Tyypilliset hälytysolosuhteet:

Kaapin sisälämpötila asetusarvon yläpuolella
Yksikön virta on epänormaali
Lämpötila-anturin vika
Virtalähteen vika

Projekteissa, jotka tarvitsevat lukituksen olemassa olevan PLC:n tai valvontajärjestelmän kanssa, vahvista liitäntätyyppi ja tiedonsiirtoprotokolla tilausvahvistuksen yhteydessä. Erätilaukset voidaan räätälöidä.

Huoltosuunnitelma

Suositeltu huoltoaikataulu:

Intervalli	Tuote
Kuukausittain	Puhdista ilmanottosuodatin tai rivat, tarkista lämpötilatiedot
Neljännesvuosittain	Tarkista laitteen käyttövirta, tarkista ilmakanavan liitäntä
6 kuukauden välein	Tarkista lämpötila-anturin tarkkuus, tarkista tiiviste
12 kuukauden välein	Tarkista kylmäaineen täyttö, tarkista sähköliitännät

Säilytä varaosat: ilmansuodatin, tiivistetiiviste, lämpötila-anturi, tuuletin.

Tekniset tiedot

Vakiokokoonpano (SAH-sarja, valitut mallit)

Parametri	Yksikkö	SAH600	SAH 1000	SAH 1500	SAH 2000	SAH 2500	SAH3200
Jäähdytyskapasiteetti	W	600	1000	1500	2000	2500	3200
Kaapin sisälämpötila-alue	tutkinnon	+25 - +38	+25 - +38	+25 - +38	+25 - +38	+25 - +38	+25 - +38
Kaapin ulkolämpötila-alue	tutkinnon	-5 - +55	-5 - +55	-5 - +55	-5 - +55	-5 - +55	-5 - +55
Järjestelmän paineen pito	baari	26	26	26	26	26	26
Virtalähde	V/ph/Hz	220/1/50	220/1/50	220/1/50	220/1/50	220/1/50	220/1/50
Syöttöteho	W	287	300	330	340	420	450
Kaapin sisäinen ilmavirtaus	m³/h	120	120	150	150	230	230
Kaapin ulkoinen ilmavirtaus	m³/h	180	180	230	230	290	290
Kylmäaine	-	R22/R134A	Sama	Sama	Sama	Sama	Sama
Suojaustaso (sisäinen/ulkoinen)	IP	IP54/IP54	IP54/IP54	IP54/IP54	IP54/IP54	IP54/IP54	IP55/IP55

FAQ

K: Kuinka päättää keskitetyn ja hajautetun järjestelmän välillä?

V: Harkitse kaapin määrää, kaappiväliä, kokonaislämmöntuotantoa ja ilmakanavan reittiä. Jos kaapit ovat lähellä toisiaan ja kokonaislämmöntuotanto on yhden yksikkökapasiteetin sisällä, voidaan käyttää keskitettyä järjestelmää, jossa on ilmakanava. Jos kaapit ovat kaukana toisistaan tai jokaisessa kaapissa on korkea lämmöntuotto, hajautettu järjestelmä, jossa on yksi yksikkö kaappia kohden, on sopivampi.

K: Mitä tulee tallentaa järjestelmän käyttöönoton aikana?

V: Tallenna kaapin sisälämpötila jokaiseen anturiin, yksikön käyttövirta, ilmavirtaus kussakin kaapin ilmanpoistoaukossa ja ympäristön lämpötila. Vertaa tallennettuja tietoja suunnittelukohteeseen. Jos kaapin sisälämpötila ei saavuta asetusarvoa, tarkista lämmöntuotto, ilmakanavavuoto, anturin sijoitus ja yksikön kapasiteetti.

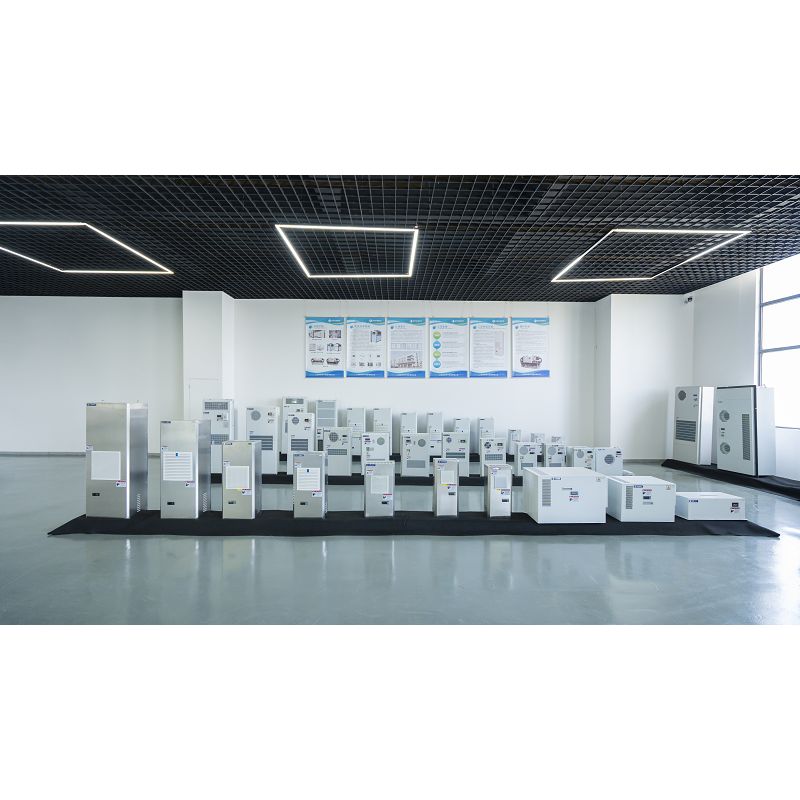

Sähkökaapin jäähdytysjärjestelmä
