Kun laitteen lämpökuorma muuttuu käytön aikana, jäähdytetyn veden lämpötila voi vaihdella. Järjestelmä käyttää vesisäiliötä puskuroimaan lämpötilan muutoksia. Suurempi vesisäiliö vähentää lämpötilan vaihtelua, mutta pidentää jäähtymisaikaa ja vie enemmän tilaa.
Valinnassa on otettava huomioon:
- Laitteen lämpökuorma
- Sallittu jäähdytetyn veden lämpötilan vaihtelu
- Veden alkulämpötila
- Tavoiteveden lämpötila
- Jäähdytysaika
Jos lämpökuorma vaihtelee suuresti, voidaan valita suurempi vesisäiliö tai malli, jolla on suurempi jäähdytysteho. Anna lämpökuormituskäyrä ja sallittu lämpötila-alue teknistä laskelmaa varten.
Järjestelmässä on jäähdytysveden ulostulo ja paluuveden tuloaukko. Liitä ne laitteen vesipiiriin. Tarkista ennen käyttöä:
- Vesipiiri on täytetty
- Ei ilmaa putkessa
- Ei vuotoja liitännöissä
- Veden virtaussuunta on oikea
- Paluuveden lämpötila on sallitulla alueella
Jos laitteessa on olemassa oleva vesipiiri, tarkista liitännän koko ja virtaustarve. SCA-sarjan liitäntäkoko on DN15 - DN40. Jos olemassa oleva putkikoko ei täsmää, voidaan tilausvahvistuksen yhteydessä keskustella supistusratkaisusta.
Järjestelmä sisältää korkean/matalapaineen, ylikuormituksen, jäätymisenesto--, aikaviiveen, yli-lämpötilan ja veden virtaussuojan. Nämä suojaukset toimivat, kun veden virtaus pysähtyy, ympäristön lämpötila on liian alhainen tai jännite vaihtelee.
Ennen kuin käynnistät järjestelmän, varmista:
- Virtalähde vastaa tyyppikilpeä
- Vesipiiri täyttyy ja ilma poistetaan
- Ympäristön lämpötila on yli -jäätymisenestoarvon
- Ilmanvaihto laitteen ympärillä on riittävä
Jos veden virtaussuoja toimii, tarkista vesipumppu, vesipiiriventtiili ja putkiston tukos ennen uudelleenkäynnistystä.

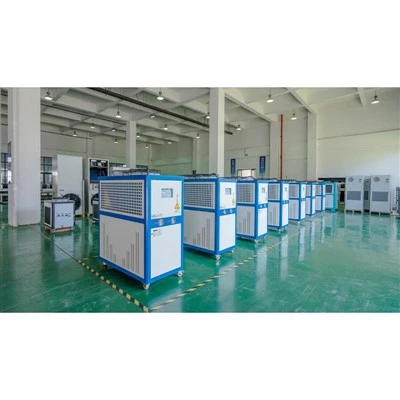

Vakiokokoonpano (SCA Air-jäähdytetty sarja, valitut mallit)
|
Parametri |
Yksikkö |
SCA-01 |
SCA-03 |
SCA-06 |
SCA-10 |
|
Jäähdytyskapasiteetti |
kW |
2.7 |
8.5 |
18 |
30 |
|
Virtalähde |
V/ph/Hz |
220/1/50 |
380/3/50 |
380/3/50 |
380/3/50 |
|
Syöttöteho |
kW |
1.34 |
3.19 |
6.13 |
10.54 |
|
Vesipumpun teho |
kW |
0.37 |
0.55 |
0.55 |
1.1 |
|
Vesisäiliön tilavuus |
L |
20 |
50 |
80 |
200 |
|
Yhteyden koko |
DN |
15 |
25 |
25 |
40 |
|
Ilmavirtaus |
m³/h |
1500 |
4000 |
7500 |
12000 |
|
Kylmäaine |
- |
R22/R134a/R404 |
Sama |
Sama |
Sama |
|
Melu |
dB(A) |
58 |
60 |
62 |
65 |
|
Yksikköpaino |
kg |
75 |
150 |
200 |
260 |
|
Mitat (P × L) |
mm |
600×520 |
1000×550 |
1250×650 |
1650×790 |
Täydelliset parametrit SCA-02:lle, SCA-04:lle, SCA-05:lle ja SCA-08:lle ovat saatavilla muilta tuotesivuilta tai pyynnöstä.
|
Oire |
Tarkista |
|
Veden virtaussuoja toimii |
Vesipumppu, venttiili, putkitukos |
|
Jäähdytysteho laskee |
Lauhdutinlamellipöly, ympäristön lämpötila, kylmäainepanos |
|
Liian suuri lämpötilan vaihtelu |
Vesisäiliön tilavuus, lämpökuorman muutos, veden virtaus |
|
Melu lisääntyy |
Tuulettimen siipi, vesipumppu, löysä paneeli |
Päivittäinen huolto:
- Puhdista lauhduttimen rivat
- Tarkista vesipiiri vuotojen varalta
- Tarkista pumpun käyttövirta
- Varmista, että virtalähteen jännite on vakaa
K: Mitä tulee varmistaa ennen laitteen kytkemistä laitteeseen?
V: Tarkista laitteiden veden tulo- ja poistoaukon koko, jäähdytetyn veden virtaustarve, sallittu tuloveden lämpötila ja paluuveden lämpötila-alue. Varmista myös paikan päällä oleva virtalähde ja käytettävissä oleva tila yksikön ympärillä. Jos laitteessa on levylämmönvaihdin tai pieni kanava, tarkista veden laatu ja suodatinvaatimukset.
K: Mikä aiheuttaa suuria jäähdytetyn veden lämpötilan vaihteluita käytön aikana?
V: Yleisiä syitä ovat: vesisäiliön tilavuus liian pieni lämpökuormitukseen nähden, laitteen lämpökuorma muuttuu nopeammin kuin järjestelmän vaste, riittämätön jäähdytetyn veden virtaus tai ilma vesipiirissä. Tarkista ensin vesipiiri ja varmista sitten, vastaako valittu malli todellista lämpökuormituskäyrää.
